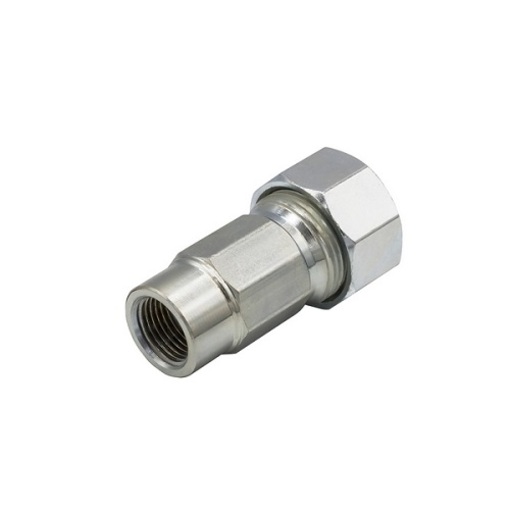

Муфта стальная ремонтная ВР 1/2' х 15мм
Характеристики
| Материал: | Сталь |
| Номинальный диаметр резьбы: | 1/2` |
| Тип изделия: | Муфта |
| Тип соединения: | Резьба |
| Условный диаметр трубы, мм: | 15 |
Описание
Зажимные стальные муфты используются как соединительный элемент систем водоснабжения и отопления.
Монтаж зажимной муфты должен производиться квалифицированным специалистом.
При монтаже учитывать температурное удлинение-расширение материалов трубопровода и предусматривать возможность компенсации.
Для герметизации присоединительного резьбового соединения необходимо использовать льняную подмотку (паклю) в сочетании с уплотнительной пастой для резьбовых соединений.
Порядок монтажа
Труба должна быть отрезана перпендикулярно оси, на её конце не должно быть заусенец, острых кромок, деформаций, краски и грязи..
Конец трубы вставить в корпус так, чтобы труба не доходила до упора, убедиться, что труба сидит безупречно точно. Уплотнительная манжета должна быть на расстоянии не менее 10 мм от конца трубы.
Гайку прочно завинтить на корпусе не допуская прокручивания трубы.
Технические характеристики
Рабочее давление 10 кг/см2
Рабочая температура для отопления и хозяйственно-бытового водоснабжения 90 °С для питьевого водоснабжения 25 °C
Среда вода
Вид труб стальные и полиэтиленовые высокой плотности (S5/SDR11)
Размер муфты 15
Наружный диаметр труб, мм 19,7–21,8
