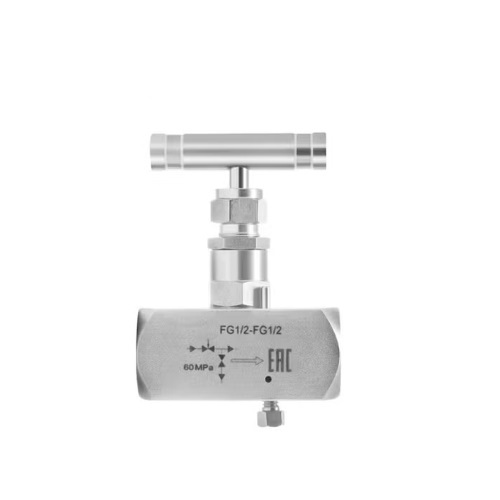

Клапан игольчатый РОСМА SS-2V4, FG1/2-MG1/2 ВН/нерж

дновентильный игольчатый клапан - это запорное устройство, которое служит для частичного или полного отсечения потока рабочей среды с максимальным рабочим давлением 60 МПа.

При быстром открытии / закрытии запорного элемента возникает резкое повышение давления и эффект гидравлического удара. Которые в свою очередь могут вызвать повреждения измерительного прибора. Функция ступенчатой регулировки потока теплоносителя клапаном (закрыт, частично открыт и полностью открыт) позволяет этого избежать.

Также при наличии клапана становится возможным производить установку и замену приборов измерения давления (манометров, датчиков и реле давления) без остановки работы системы и сброса давления на производственной магистрали. Винт для сброса остаточного давления в корпусе клапана позволяет безопасно демонтировать прибор.

Отличительной особенностью клапана является конструкция его штока, состоящая из двух частей – верхнего и нижнего стержня. Резьба верхнего стержня штока закалена специальным образом и его поверхность обработана закалкой прокаткой, а смазка полностью изолирована от рабочей среды. В нижней части штока отсутствует вращение, что уменьшает трение движения и истирание между седлом и концом штока. Такое устройство клапана увеличивает срок его службы и позволяет выдерживать большие давления, чем игольчатые клапаны с максимальным давлением 40 МПа.

Клапан изготовлен из коррозионностойкого материала, нержавеющей стали, что позволяет использовать устройство при работе с агрессивными жидкими и газообразными средами.

Рабочее давление, МПа
60

Диапазон рабочих температур, °C
?40…+240

Резьба присоединения
G? или M20?1,5

Резьба дренажного клапана
M6x1

Исполнение (резьба)
Внутренняя / наружная
Внутренняя / внутренняя

Материал корпуса
Нержавеющая сталь 08Х17Н13М2

Материал игольчатого золотника
Нержавеющая сталь 20Х17Н2

Материал сальника
Фторопласт

Тип иглы
Плавающая

Максимальный вес, кг
0,42

Техническая документация
ГОСТ 9697-87
